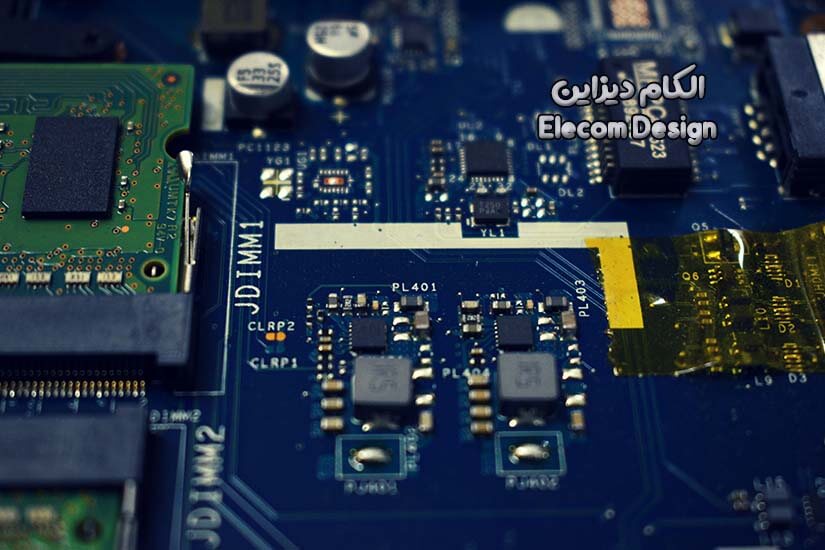

وقتی صحبت از تجهیزات الکترونیکی صنعتی میشود، پایداری و طول عمر حرف اول و آخر را میزند. بردهای مدار چاپی (PCB) که در محیطهای صنعتی، اتوماسیون یا دستگاههای حساس کار میکنند، نمیتوانند مثل بردهای ساده و خانگی طراحی شوند. یک نویز کوچک یا تغییر دما در خط تولید میتواند عملکرد کل دستگاه را اختلال دهد.
اگر میخواهید بدانید که یک مقاله تخصصی درباره مراحل طراحی PCB صنعتی چه مسیر منظم و استانداردی را طی میکند، تا پایان این مطلب همراه الکام دیزاین باشید تا تمام گامها را ریزبهریز بررسی کنیم.
گام اول: تعیین الزامات و مشخصات فنی پروژه (Requirement Analysis)
پیش از اینکه سراغ نرمافزارهای طراحی بروید، باید تکلیف چند سوال کلیدی را مشخص کنید:
- برد در چه محیطی کار میکند؟ (دمای بالا، رطوبت، لرزش شدید)
- حداکثر جریان و ولتاژ عبوری چقدر است؟
- ابعاد فیزیکی جعبه یا محفظه (Enclosure) چقدر محدودیت دارد؟
- آیا برد نیاز به اخذ استانداردهای ایمنی یا EMC دارد؟
پاسخ به این سوالات، نوع قطعات، تعداد لایهها (Single, Double, Multi-layer) و ضخامت مس برد را مشخص میکند.
گام دوم: انتخاب قطعات و رسم شماتیک (Schematic Design)
قلب هر مدار الکترونیکی، نقشه شماتیک آن است. در این مرحله:
- انتخاب قطعات (Component Selection): قطعات صنعتی با گرید تجاری فرق دارند. قطعات صنعتی معمولاً در بازه دمایی ۴۰- تا ۸۵+ یا ۱۲۵+ درجه سانتیگراد کار میکنند.
- ایجاد کتابخانه (Library Creation): مطمئن شوید فوتپرینت (Footprint) قطعات کاملاً دقیق و مطابق با دیتاماشیت (Datasheet) سازنده باشد.
- رسم شماتیک: اتصالات پایه قطعات را رسم کنید. استفاده از Net Labelها برای خلوت ماندن نقشه بسیار حیاتی است.
نکته الکام دیزاین: حتماً قبل از ورود به مرحله layout، تست ERC (Electrical Rules Check) را اجرا کنید تا خطاها و پایههای رهاشده مشخص شوند.
گام سوم: تعیین استکآپ و مشخصات فیزیکی (Layer Stackup)
بردهای صنعتی به دلیل پیچیدگی و نیاز به کنترل نویز، معمولاً چندلایه (۴، ۶ یا بیشتر) طراحی میشوند. در این مرحله باید:
- تعداد لایههای سیگنال، زمین (GND) و تغذیه (Power) تعیین شود.
- ضخامت فیبر (FR4 یا مواد صنعتی دیگر) مشخص گردد.
- قواعد خطوط امپدانس کنترلشده (Impedance Control) برای سیگنالهای فرکانس بالا تنظیم شود.
گام چهارم: جانمایی قطعات روی برد (Component Placement)
جانمایی یا چیدمان قطعات، مهمترین بخش از مراحل طراحی PCB صنعتی است. اگر چیدمان اشتباه باشد، بهترین مسیرکشیها هم نمیتواند نویز برد را جبران کند.
اصول کلیدی جانمایی صنعتی:
- تفکیک بخشها: بخشهای آنالوگ، دیجیتال، تغذیه و فرکانس بالا (RF) را از هم جدا کنید.
- دسترسی ورودی/خروجی: کانکتورها و پورتها را نزدیک لبههای برد قرار دهید.
- مدیریت حرارت: قطعات داغ مثل رگولاتورها و سوئیچینگها را در جاهایی بگذارید که جریان هوا وجود دارد و دور از قطعات حساس به دما باشد.
گام پنجم: مسیرکشی یا روتینگ (Routing)
حالا وقت اتصال قطعات بر اساس استانداردهای صنعتی است:
- پهنای ترکها (Trace Width): برای مسیرهای جریان بالا، عرض ترک را طبق استاندارد IPC-2221 افزایش دهید.
- زاویه خطوط: از شکستهای ۹۰ درجه پرهیز کنید؛ زاویههای ۴۵ درجه یا منحنی بهترین گزینه برای جلوگیری از انعکاس سیگنال و نویز هستند.
- صفحات زمین (Ground Planes): ایجاد یک لایه زمین یکدست و محکم، شیلدینگ عالی در برابر نویزهای الکترومغناطیسی (EMI) ایجاد میکند.
گام ششم: اجرای قواعد طراحی و تست DRC (Design Rule Check)
قبل از خروجی گرفتن، باید نرمافزار تمام قوانین تعریفشده (فاصله ترکها، اندازه سوراخها، فاصله از لبه برد و…) را چک کند. رفع تمامی خطاهای DRC برای تولید یک برد بدون نقص الزامی است.
گام هفتم: تولید فایلهای خروجی و ساخت (Gerber & Fabrication)
برای تحویل پروژه به کارخانه تولید PCB، نیاز به فایلهای استاندارد دارید:
- فایلهای گربر (Gerber RS-274X یا X2): شامل اطلاعات لایههای مس، چاپ راهنما (Silkscreen)، ماسک لحیم (Solder Mask) و…
- فایل متهکاری (NC Drill): مختصات دقیق سوراخها و Viaها.
- لیست قطعات (BOM – Bill of Materials): شامل پارتنامبر دقیق قطعات برای مونتاژ.
- فایل Pick and Place: برای دستگاههای مونتاژ اتوماتیک SMD.
جمعبندی
طراحی PCB صنعتی فرایندی مهندسی، حساس و نیازمند دقت بالا به اصول استاندارد IPC است. رعایت درست مراحل طراحی PCB صنعتی باعث میشود برد شما علاوه بر عملکرد بینقص، طول عمر بالا و پایداری مناسبی در شرایط سخت کاری داشته باشد.
اگر برای پروژههای صنعتی خود نیاز به مشاوره یا خدمات تخصصی طراحی برد مدار چاپی دارید، تیم مهندسی الکام دیزاین همراه شماست تا ایدههای شما را با بالاترین کیفیت به سختافزار استاندارد تبدیل کند.
