این موضوع یکی از حیاتیترین مباحث برای هر طراح برد الکترونیکی و برنامهنویس سیستمهای نهفته است. در دنیای نرمافزارهای کامپیوتری، یک اشتباه نهایتاً منجر به بستن برنامه (Crash) میشود، اما در دنیای میکروکنترلرها، یک خط کد اشتباه میتواند باعث سوختن یک چیپ گرانقیمت یا خرابی کل برد شود.
در ادامه، این مقاله تخصصی را برای وبسایت الکام دیزاین مطالعه کنید.
بسیاری از مهندسان تازهکار تصور میکنند سختافزار تنها در صورت اتصالی فیزیکی یا اعمال ولتاژ بالا آسیب میبیند. اما حقیقت این است که نرمافزار قدرت مطلق کنترل سختافزار را دارد و با قدرت زیاد، مسئولیت زیادی هم همراه است. یک اشتباه کوچک در پیکربندی پینها (I/O Configuration) میتواند جریانهای ناخواستهای ایجاد کند که لایههای سیلیکونی میکروکنترلر را ذوب کند.
در این مقاله، متداولترین اشتباهات نرمافزاری که منجر به خسارات سختافزاری میشوند را بررسی میکنیم.
۱. تداخل در خروجیها (Pin Contention)
این یکی از خطرناکترین اشتباهات است. تصور کنید دو پین از میکروکنترلر را با سیم به هم متصل کردهاید. اگر در برنامه، یکی از این پینها را به عنوان خروجی HIGH (مثلاً ۵ ولت) و دیگری را به عنوان خروجی LOW (صفر ولت) تعریف کنید، یک اتصال کوتاه مستقیم ایجاد کردهاید.
- نتیجه: جریان بسیار بالایی بین دو پین جاری میشود که فراتر از تحمل پینهای میکروکنترلر (معمولاً ۲۰ تا ۴۰ میلیآمپر) است و منجر به سوختن درایورهای داخلی میشود.
- راهکار مهندسی: همیشه قبل از تغییر جهت پینها (Input/Output)، وضعیت منطقی آنها را چک کنید و در طراحی سختافزار از مقاومتهای سری (Series Resistors) برای محدود کردن جریان احتمالی استفاده کنید.
۲. فراموش کردن حالت High-Z در باسهای مشترک
در پروتکلهایی که چندین قطعه به یک خط متصل هستند (مثل باس داده در نمایشگرها یا پروتکلهای سفارشی)، اگر نرمافزار به درستی مدیریت نکند و دو قطعه همزمان سعی کنند روی خط دیتا بنویسند، تداخل ایجاد میشود.
- اشتباه رایج: فعال کردن خروجی دو قطعه به صورت همزمان روی یک باس.
- راهکار: استفاده از حالت Hi-Z (High Impedance) یا ورودی کردن پینهایی که در آن لحظه وظیفه ارسال داده را ندارند.
۳. جریان کشی بیش از حد (Overcurrent)
میکروکنترلرها نمیتوانند بارهای توانبالا مثل موتورها یا رلهها را مستقیماً راهاندازی کنند. اما گاهی برنامهنویس به اشتباه تصور میکند وصل کردن یک LED بدون مقاومت یا یک سگمنت پرمصرف به پین مشکلی ایجاد نمیکند.
- تله نرمافزاری: روشن کردن همزمان تعداد زیادی از پینهای خروجی که مجموع جریان آنها از حداکثر جریان قابل تحمل چیپ (Total Source/Sink Current) فراتر میرود. حتی اگر هر پین به تنهایی در محدوده مجاز باشد، مجموع آنها میتواند باعث داغ شدن بیش از حد و سوختن میکرو شود.
۴. مدیریت نادرست پینهای متصل به بارهای سلفی (Inductive Kickback)
اگر پین میکروکنترلر را به یک سلف، موتور DC کوچک یا بوبین رله متصل کردهاید (حتی از طریق ترانزیستور)، قطع و وصل کردن سریع آن در کد (PWM با فرکانس بالا) بدون در نظر گرفتن زمان دشارژ سلف میتواند ولتاژهای القایی شدیدی تولید کند.
- آسیب: این ولتاژهای معکوس میتوانند به داخل پین نفوذ کرده و باعث پدیده Latch-up شوند که کل چیپ را از کار میاندازد.

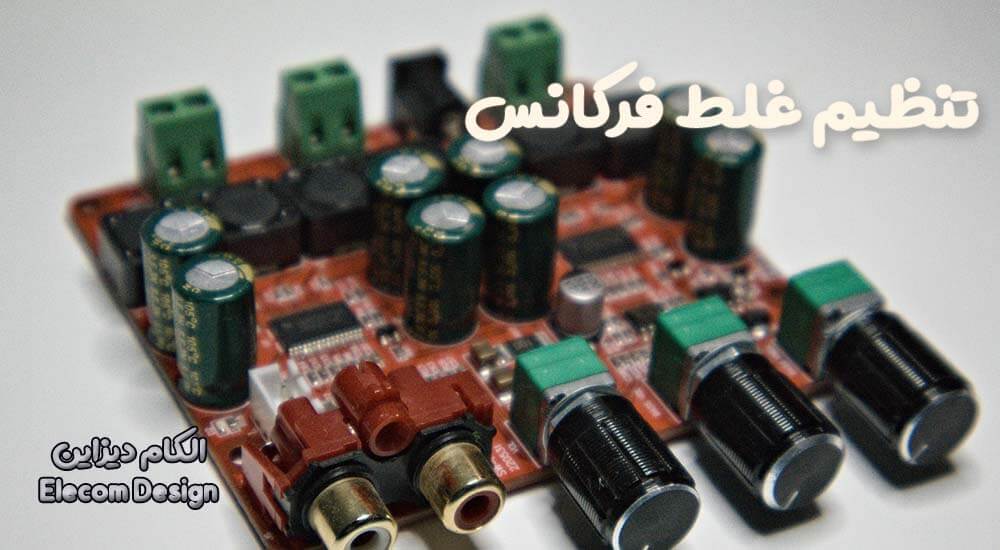

۵. تنظیم غلط فرکانس و تایمرها در مبدلهای سوئیچینگ
در بسیاری از طراحی بردهای الکترونیکی، میکروکنترلر وظیفه تولید سیگنال PWM برای کنترل یک مبدل ولتاژ (Buck/Boost) را دارد.
- اشتباه مرگبار: اگر در کد، فرکانس PWM را خیلی پایین تنظیم کنید یا وظیفه (Duty Cycle) را به اشتباه روی ۱۰۰٪ قفل کنید، سلفِ مبدل اشباع شده و مانند یک اتصال کوتاه عمل میکند. این اتفاق در کسری از ثانیه باعث سوختن ماسفتها و احتمالا خودِ میکروکنترلر میشود.
۶. نوشتن بیش از حد در حافظه EEPROM یا Flash
اگرچه این اشتباه باعث سوختن آنی نمیشود، اما باعث “مرگ سختافزار” در میانمدت میشود. حافظههای غیرفرار تعداد دفعات نوشتن محدودی (مثلاً ۱۰۰ هزار بار) دارند.
- اشتباه: قرار دادن دستور نوشتار در حافظه (Write) داخل یک حلقه
whileبدون شرط محدودکننده. با این کار، حافظه میکرو در عرض چند دقیقه برای همیشه بلااستفاده میشود.
چکلیست حفاظتی برای مهندسان سیستمهای نهفته
- بررسی محدودیت جریان: همیشه مجموع جریان پینهای فعال را با دیتاشیت تطبیق دهید.
- استفاده از وضعیت ورودی در هنگام بوت: در ابتدای برنامه، تمام پینهای حساس را به عنوان ورودی (Input) تعریف کنید تا از تداخل ناخواسته جلوگیری شود.
- دیباگ با منبع تغذیه محدودشده: هنگام تست کدهای جدید، جریان منبع تغذیه آزمایشگاه را روی حداقل مقدار ممکن قرار دهید.
- کدنویسی دفاعی برای حافظه: همیشه قبل از نوشتن در EEPROM، ابتدا مقدار موجود را بخوانید و تنها اگر تغییر کرده بود، عملیات نوشتن را انجام دهید.
سوالات متداول
۱. آیا واقعاً کدنویسی میتواند باعث دود کردن میکروکنترلر شود؟
بله، به خصوص در مواردی که تداخل پینها (Pin Contention) رخ دهد یا درایورهای قدرت (مثل پل H) به اشتباه و همزمان توسط نرمافزار فعال شوند، جریان شدیدی ایجاد شده که منجر به سوختن قطعات میشود.
۲. پدیده Latch-up نرمافزاری چیست؟
وقتی ولتاژ روی یک پین به دلیلی (مثل نویز سلفی) فراتر از ولتاژ تغذیه رود، ساختار داخلی میکرو مانند یک تریستور عمل کرده و جریان شدیدی از تغذیه به زمین میکشد که فقط با قطع برق برطرف میشود؛ در غیر این صورت چیپ میسوزد.
۳. چگونه از خستگی حافظه Flash جلوگیری کنیم؟
از الگوریتمهای Wear Leveling استفاده کنید یا دادهها را به جای نوشتن در هر لحظه، در بازههای زمانی طولانیتر یا فقط در زمان تشخیص قطع برق (با استفاده از خازن رزرو) ذخیره کنید.
