از ایده تا برد نهایی: مراحل طراحی یک PCB صنعتی به‌صورت گام‌به‌گام

مقدمه

در دنیای حرفه‌ای مهندسی الکترونیک، طراحی PCB صنعتی فرآیندی بسیار فراتر از اتصال چند قطعه به یکدیگر است. یک برد الکترونیکی موفق باید هم‌زمان از نظر الکتریکی، مکانیکی، حرارتی و حتی اقتصادی بهینه باشد. بسیاری از مشکلات پروژه‌های الکترونیکی نه در مرحله تولید، بلکه در همان طراحی اولیه PCB شکل می‌گیرند.

در این مقاله، به‌صورت گام‌به‌گام مسیر طراحی یک برد الکترونیکی صنعتی را از ایده اولیه تا برد نهایی بررسی می‌کنیم؛ مسیری که هر مهندس یا طراح برد حرفه‌ای باید به آن مسلط باشد.

گام اول: تعریف مسئله و نیازمندی‌های پروژه

هر طراحی موفق با یک تعریف دقیق آغاز می‌شود. پیش از باز کردن هر نرم‌افزار طراحی PCB، باید به سؤالات زیر پاسخ داده شود:

• برد چه کاری انجام می‌دهد؟
• در چه محیطی کار خواهد کرد؟ (صنعتی، خانگی، فضای باز)
• محدودیت ابعاد، هزینه و مصرف توان چیست؟
• آیا برد نیاز به استاندارد خاصی دارد؟ (EMC، ایمنی، دما)

در طراحی PCB صنعتی، نادیده گرفتن این مرحله معمولاً به بازطراحی‌های پرهزینه منجر می‌شود.

گام دوم: انتخاب معماری سخت‌افزار و قطعات

در این مرحله، معماری کلی سیستم مشخص می‌شود:

• انتخاب میکروکنترلر یا پردازنده
• تعیین نوع تغذیه (Linear یا Switching)
• رابط‌های ارتباطی (UART، CAN، RS485، Ethernet و …)

انتخاب قطعات باید با نگاه صنعتی انجام شود:

• دسترس‌پذیری بلندمدت
• دمای کاری مناسب
• برند و کیفیت قطعه
• پکیج مناسب برای تولید

طراحی بردهای الکترونیکی صنعتی بدون توجه به این موارد، در مرحله تأمین قطعات با مشکل جدی مواجه می‌شود.

گام سوم: طراحی شماتیک (Schematic Design)

شماتیک قلب منطقی برد است. در این مرحله:

• بلوک‌های عملکردی به‌صورت واضح تفکیک می‌شوند
• تغذیه، زمین و سیگنال‌ها اصولی تعریف می‌گردند
• فیلترها، حفاظت‌ها و مدارهای جانبی لحاظ می‌شوند

نکته مهم این است که شماتیک باید خوانا، مستند و قابل فهم باشد؛ نه فقط برای نرم‌افزار، بلکه برای مهندسی که بعداً برد را بررسی یا عیب‌یابی می‌کند.

گام چهارم: طراحی لایه‌ها و ساختار PCB

پس از تأیید شماتیک، نوبت به تعیین ساختار برد می‌رسد:

• تعداد لایه‌ها (۲، ۴، ۶ لایه یا بیشتر)
• اختصاص لایه‌ها به Power و Ground
• ضخامت برد و مس

در طراحی PCB صنعتی، استفاده صحیح از Ground Plane و Power Plane نقش مهمی در کاهش نویز و افزایش پایداری سیستم دارد، به‌خصوص در بردهای چندلایه.

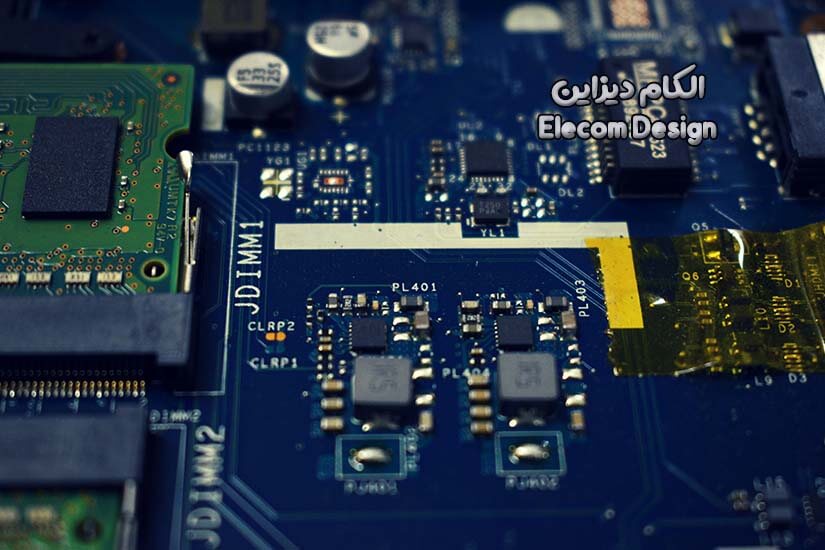

گام پنجم: جانمایی قطعات (Placement)

جانمایی قطعات شاید مهم‌ترین مرحله طراحی برد باشد. در این مرحله:

• قطعات حساس از منابع نویز دور نگه داشته می‌شوند
• مسیرهای حیاتی کوتاه می‌شوند
• ملاحظات حرارتی رعایت می‌گردد
• مونتاژ و تعمیرپذیری در نظر گرفته می‌شود

یک جانمایی ضعیف، حتی با بهترین Routing، می‌تواند کل طراحی را با شکست مواجه کند.

گام ششم: مسیرکشی (Routing) با نگاه مهندسی

Routing فقط زیبایی بصری نیست. در طراحی بردهای الکترونیکی صنعتی باید به موارد زیر توجه شود:

• تطابق طول سیگنال‌ها
• کنترل امپدانس در خطوط پرسرعت
• جداسازی سیگنال آنالوگ و دیجیتال
• رعایت جریان برگشتی (Return Path)

در این مرحله است که تجربه مهندس الکترونیک تفاوت اصلی را رقم می‌زند.

گام هفتم: بررسی‌های نهایی (DRC, ERC, EMI)

قبل از ارسال فایل‌ها برای تولید:

• بررسی قوانین طراحی (DRC)
• بررسی خطاهای منطقی (ERC)
• بازبینی ملاحظات EMI و EMC
• بررسی Design for Manufacturing (DFM)

این مرحله از بروز خطاهای پرهزینه در تولید جلوگیری می‌کند.

گام هشتم: آماده‌سازی فایل‌های تولید

در نهایت، فایل‌های زیر آماده می‌شوند:

• Gerber Files
• Drill Files
• Pick & Place
• BOM نهایی

یک فایل خروجی دقیق و استاندارد، ارتباط شما با کارخانه PCB و مونتاژ را بسیار ساده‌تر می‌کند.

جمع‌بندی

طراحی یک PCB صنعتی موفق نیازمند ترکیبی از دانش مهندسی، تجربه عملی و دقت در جزئیات است. از ایده اولیه تا برد نهایی، هر مرحله اهمیت خاص خود را دارد و حذف یا ساده‌انگاری هر کدام می‌تواند کل پروژه را تحت تأثیر قرار دهد.

اگر هدف شما طراحی بردهای الکترونیکی قابل اعتماد، پایدار و قابل تولید است، این مسیر گام‌به‌گام را به‌عنوان یک چارچوب حرفه‌ای دنبال کنید.
