یک پروژه واقعی: طراحی و پیاده‌سازی برد کنترل با میکروکنترلر

شماتیک و بلوک‌دیاگرام برد کنترل مبتنی بر میکروکنترلر

مقدمه

بسیاری از آموزش‌های میکروکنترلر در حد اجرای یک مثال ساده باقی می‌مانند؛ اما فاصله‌ی زیادی بین یک پروژه آموزشی و یک برد کنترل صنعتی واقعی وجود دارد. در پروژه‌های واقعی، طراح باید هم‌زمان به سخت‌افزار، نرم‌افزار، نویز، تغذیه، ایمنی و قابلیت تولید توجه کند.

در این مقاله، یک پروژه واقعی طراحی و پیاده‌سازی برد کنترل مبتنی بر میکروکنترلر را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم؛ دقیقاً همان مسیری که در پروژه‌های صنعتی طی می‌شود.

تعریف پروژه و نیازمندی‌ها

فرض کنید نیاز به طراحی یک برد کنترل برای یک سیستم صنعتی سبک داریم با مشخصات زیر:

  • کنترل چند ورودی دیجیتال و آنالوگ
  • خروجی‌های رله‌ای یا درایور
  • ارتباط سریال برای مانیتورینگ
  • تغذیه از منبع صنعتی 24V
  • پایداری بالا و عملکرد 24/7

تعریف دقیق این نیازمندی‌ها، پایه‌ی کل طراحی است و از تغییرات پرهزینه در مراحل بعد جلوگیری می‌کند.

انتخاب میکروکنترلر و معماری سیستم

در این پروژه، انتخاب میکروکنترلر بر اساس معیارهای زیر انجام می‌شود:

  • تعداد I/O کافی
  • ADC مناسب
  • پشتیبانی نرم‌افزاری قوی
  • دسترس‌پذیری قطعه در بازار

معماری کلی برد شامل بلوک‌های زیر است:

  • بخش تغذیه
  • میکروکنترلر
  • ورودی‌ها
  • خروجی‌ها
  • رابط ارتباطی

تفکیک بلوک‌ها از ابتدا، طراحی برد کنترل را بسیار ساده‌تر می‌کند.

طراحی بخش تغذیه (Power Supply)

یکی از حساس‌ترین بخش‌های هر برد کنترلی، تغذیه است. در این پروژه:

  • ولتاژ ورودی 24V به 5V و 3.3V تبدیل می‌شود
  • حفاظت در برابر معکوس شدن پلاریته لحاظ می‌شود
  • فیلترهای نویز برای ورودی تغذیه در نظر گرفته می‌شوند

یک تغذیه ضعیف، حتی بهترین برنامه‌نویسی میکروکنترلر را هم بی‌اثر می‌کند.

طراحی شماتیک برد کنترل

در شماتیک این پروژه:

  • پایه‌های میکروکنترلر به‌صورت منطقی گروه‌بندی می‌شوند
  • خازن‌های Decoupling نزدیک پایه‌ها قرار می‌گیرند
  • ورودی‌ها ایزوله یا محافظت‌شده طراحی می‌شوند
  • خروجی‌ها توانایی کار در شرایط صنعتی را دارند

شماتیک باید هم برای تولید و هم برای عیب‌یابی آینده خوانا باشد.

جانمایی قطعات و طراحی PCB

در طراحی PCB این برد کنترلی:

  • میکروکنترلر در مرکز بلوک دیجیتال قرار می‌گیرد
  • بخش تغذیه از سیگنال‌های حساس فاصله دارد
  • مسیرهای پرجریان کوتاه و پهن طراحی می‌شوند
  • Ground Plane پیوسته استفاده می‌شود

این برد به‌صورت دو یا چهار لایه قابل طراحی است، بسته به حساسیت نویز و پیچیدگی سیستم.

مسیرکشی (Routing) با نگاه صنعتی

Routing این پروژه با رعایت اصول زیر انجام می‌شود:

  • جداسازی مسیرهای آنالوگ و دیجیتال
  • کنترل مسیر بازگشت جریان
  • کوتاه نگه داشتن سیگنال‌های حساس
  • رعایت فاصله ایمن بین مسیرها

در بردهای کنترلی، Routing ضعیف یکی از دلایل اصلی ریست‌های ناخواسته است.

برنامه‌نویسی میکروکنترلر

نرم‌افزار این برد کنترل شامل:

  • راه‌اندازی اولیه سخت‌افزار
  • مدیریت ورودی‌ها و خروجی‌ها
  • ارتباط سریال
  • مدیریت خطاها و شرایط غیرعادی

در پروژه‌های واقعی، برنامه‌نویسی باید:

  • پایدار
  • قابل توسعه
  • قابل دیباگ
    باشد، نه صرفاً «کار کند».

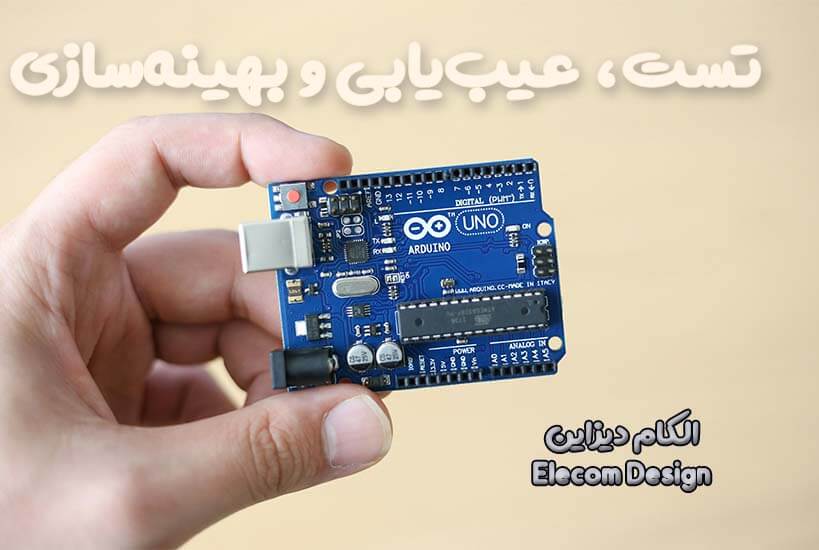

نمونه طراحی PCB برد کنترلی صنعتی با میکروکنترلر

تست، عیب‌یابی و بهینه‌سازی

پس از مونتاژ برد:

  • ولتاژها بررسی می‌شوند
  • رفتار سیستم در شرایط مختلف تست می‌شود
  • نویز و پایداری سیستم ارزیابی می‌گردد

این مرحله معمولاً بیشترین اصلاحات را به همراه دارد و بخش جدانشدنی هر پروژه صنعتی است.

سوالات متداول (FAQ)

۱. تفاوت یک برد کنترل صنعتی با پروژه‌های آموزشی میکروکنترلر چیست؟

برد کنترل صنعتی برای کار مداوم، پایداری بالا، نویز کم و شرایط محیطی سخت طراحی می‌شود، در حالی که پروژه‌های آموزشی معمولاً روی عملکرد پایه تمرکز دارند و الزامات تغذیه، نویز، حفاظت و تولید انبوه در آن‌ها لحاظ نمی‌شود.

۲. در انتخاب میکروکنترلر برای برد کنترلی چه معیارهایی مهم‌تر هستند؟

تعداد ورودی و خروجی، کیفیت ADC، پایداری در دماهای مختلف، پشتیبانی نرم‌افزاری، دسترس‌پذیری بلندمدت قطعه و تجربه قبلی تیم طراحی از مهم‌ترین معیارها هستند.

۳. آیا برای برد کنترل حتماً باید از PCB چندلایه استفاده کرد؟

خیر. برای پروژه‌های ساده، برد دولایه هم می‌تواند کافی باشد. اما در صورت وجود نویز، سیگنال‌های پرسرعت یا نیاز به پایداری بالا، استفاده از برد چهارلایه یا بیشتر توصیه می‌شود.

۴. چرا طراحی بخش تغذیه در بردهای کنترلی اهمیت زیادی دارد؟

زیرا ناپایداری یا نویز در تغذیه می‌تواند باعث ریست شدن میکروکنترلر، خطای ADC یا رفتار غیرقابل پیش‌بینی سیستم شود. بسیاری از مشکلات نرم‌افزاری در واقع ریشه سخت‌افزاری دارند.

۵. مهم‌ترین اشتباه در طراحی برد کنترل با میکروکنترلر چیست؟

نادیده گرفتن جانمایی قطعات و مسیر بازگشت جریان. حتی با شماتیک صحیح، جانمایی و Routing ضعیف می‌تواند کل سیستم را ناپایدار کند.

۶. آیا برنامه‌نویسی میکروکنترلر بدون در نظر گرفتن سخت‌افزار ممکن است؟

در پروژه‌های واقعی خیر. نرم‌افزار و سخت‌افزار کاملاً به هم وابسته‌اند و برنامه‌نویسی بدون درک محدودیت‌ها و ویژگی‌های سخت‌افزار، منجر به سیستم ناپایدار می‌شود.

۷. چگونه می‌توان نویز را در برد کنترل کاهش داد؟

با استفاده از Ground Plane پیوسته، جانمایی صحیح قطعات، Decoupling مناسب، جداسازی آنالوگ و دیجیتال و طراحی صحیح مسیرهای تغذیه و سیگنال.

جمع‌بندی

طراحی و پیاده‌سازی یک برد کنترل با میکروکنترلر در دنیای واقعی، ترکیبی از دانش مهندسی، تجربه عملی و توجه به جزئیات است. تفاوت یک برد آموزشی با یک برد صنعتی دقیقاً در همین جزئیات نهفته است.

اگر هدف شما طراحی بردهایی است که در محیط واقعی بدون مشکل کار کنند، باید پروژه را از ابتدا تا انتها با نگاه صنعتی پیش ببرید؛ دقیقاً همان مسیری که در این مقاله بررسی شد.
