در دنیای کامپیوترهای شخصی، نرمافزار تا حد زیادی از سختافزار مستقل است. اما در دنیای سیستمهای نهفته (Embedded Systems)، مرز بین این دو بسیار باریک و در هم تنیده است. یک مهندس طراح، نه تنها باید با زبانهای برنامهنویسی آشنا باشد، بلکه باید بداند پشت هر خط کد، کدام ترانزیستور در حال تغییر وضعیت است.
در این مقاله از الکام دیزاین، به بررسی مکانیزمهایی میپردازیم که اجازه میدهند کدهای سطح بالا (مانند C/C++) با دنیای فیزیکی و سیگنالهای الکتریکی در طراحی بردهای الکترونیکی ارتباط برقرار کنند.
۱. لایههای انتزاع (Abstraction Layers)
برای اینکه نرمافزار بتواند با سختافزار صحبت کند، ما به یک ساختار سلسلهمراتبی نیاز داریم. بدون این لایهها، کدنویسی برای پروژههای بزرگ به یک کابوس تبدیل میشود.
- Registers (رجیسترها): پایینترین سطح ارتباط. هر ویژگی میکروکنترلر (مثل وضعیت یک پین) به یک آدرس حافظه خاص متصل است.
- CMSIS/Hardware Layer: کتابخانههایی که آدرسهای عددی رجیسترها را به نامهای قابل فهم تبدیل میکنند.
- HAL (Hardware Abstraction Layer): لایهای که به شما اجازه میدهد بدون درگیر شدن با جزئیات پیچیده سختافزار، از توابعی مثل
HAL_GPIO_WritePinاستفاده کنید.
۲. وقفه (Interrupt)؛ ضربان قلب سیستمهای تعاملی
ارتباط سختافزار با نرمافزار همیشه از سمت کد شروع نمیشود. گاهی سختافزار باید نرمافزار را از یک اتفاق باخبر کند. اینجاست که Interrupt وارد عمل میشود.
در طراحی بردهای الکترونیکی صنعتی، رویدادهایی مثل فشرده شدن یک کلید اضطراری، دریافت داده از سنسور یا اتمام یک تایمر، نباید در صف انتظار “پولینگ” (Polling) بمانند. وقفه به سختافزار اجازه میدهد اجرای برنامه اصلی را موقتاً متوقف کرده و به یک تابع خاص (ISR) بپرد. این تعامل، تضمینکننده پاسخدهی بلادرنگ (Real-time) سیستم است.
۳. نقش دیتاشیت در درک پروتکلهای ارتباطی
ارتباط نرمافزار با قطعات جانبی روی برد (مثل سنسورهای MEMS یا نمایشگرها) از طریق پروتکلهایی مانند I2C، SPI یا UART انجام میشود. اما پیادهسازی این ارتباط در کد نیازمند درک دقیق “زمانبندی” (Timing) سختافزاری است.
یک مهندس Embedded برخلاف یک برنامهنویس وب، باید “دیاگرام زمانبندی” را در دیتاشیت تحلیل کند. نرمافزار باید دادهها را دقیقاً در لبههای کلاک مشخص شده توسط سختافزار ارسال یا دریافت کند.

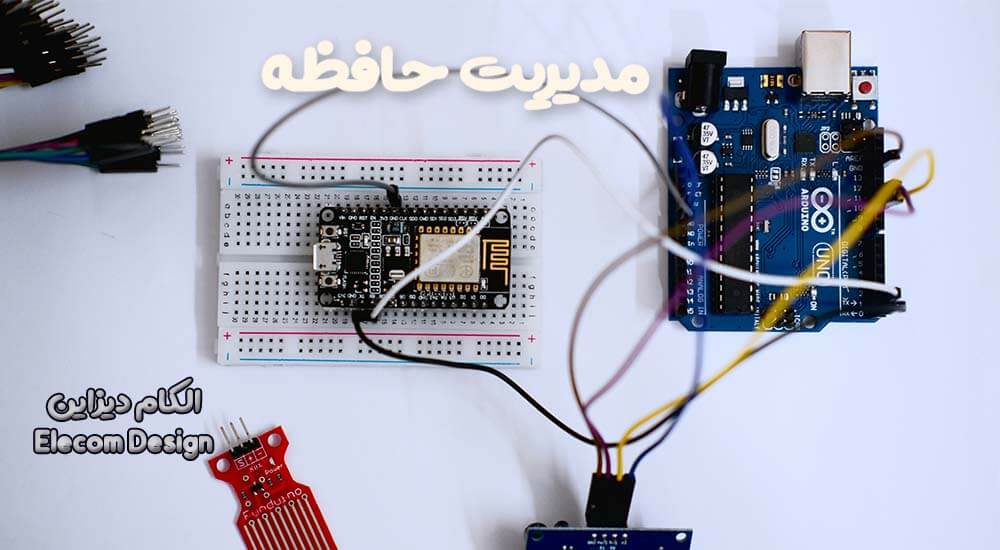

۴. مدیریت حافظه و نقش Memory Mapping
در سیستمهای امبدد، سختافزار و حافظه (RAM/Flash) در یک فضای آدرسدهی مشترک قرار دارند. به این مفهوم Memory-Mapped I/O میگویند. وقتی شما در کد خود مقداری را در یک متغیر خاص میریزید، ممکن است به جای ذخیره داده، در حال روشن کردن یک موتور پلهای باشید. درک این ارتباط به مهندس اجازه میدهد تا از نشت حافظه جلوگیری کرده و کد را برای کمترین فضای اشغال شده بهینه کند.
۵. دیباگ کردن در مرز سختافزار و نرمافزار
یکی از چالشبرانگیزترین بخشهای کار، تشخیص منشاء خطا است. آیا باگ در کد است یا یک قطعه سوخته است؟ یا شاید نویز روی خطوط ارتباطی باعث خرابی داده شده است؟ رویکرد مهندسی ایجاب میکند که از ابزارهایی مثل:
- Logic Analyzer: برای دیدن آنچه نرمافزار واقعاً روی پایهها ارسال میکند.
- Oscilloscope: برای بررسی کیفیت سیگنالهای الکتریکی.
- SWD/JTAG Debuggers: برای توقف اجرای کد دقیقاً در لحظه بروز خطای سختافزاری.
۱. چرا مستقیماً با رجیسترها کار نکنیم و از HAL استفاده کنیم؟
کار با رجیسترها سریعتر است و حافظه کمتری میگیرد، اما کد شما را به یک سختافزار خاص وابسته (Dependent) میکند. استفاده از HAL قابلیت پورتکردن کد (Portability) و سرعت توسعه را به شدت افزایش میدهد.
۲. تفاوت Memory-Mapped I/O با پورتهای ورودی/خروجی معمولی چیست؟
در Memory-Mapped I/O، سختافزار بخشی از فضای آدرس حافظه است و با همان دستورات دسترسی به متغیرها کنترل میشود، در حالی که در روشهای دیگر ممکن است دستورات مخصوص پردازنده برای ورودی/خروجی نیاز باشد.
۳. چگونه نویز سختافزاری روی نرمافزار تاثیر میگذارد؟
نویز میتواند باعث ایجاد وقفههای کاذب (Spurious Interrupts) شود یا دادههای در حال انتقال در پروتکلهایی مثل I2C را تغییر دهد. مهندس نرمافزار باید با تکنیکهایی مثل Debouncing و Checksum این اثرات را خنثی کند.
