امروزه میکروکنترلرها به عنوان مغز متفکر در انواع تجهیزات خانگی، صنعتی، پزشکی و اتوماسیون عمل میکنند. طراحی یک برد کنترل مبتنی بر میکروکنترلر فقط به معنی اتصال چند پایه روی نرمافزار نیست؛ بلکه نیازمند شناخت دقیق الزامات محیطی، تامین تغذیه پایدار، حفاظت در برابر نویزهای مخرب و رعایت استانداردهای PCB است.
یک اشتباه کوچک در طراحی مدار تغذیه یا جانمایی خطوط سیگنال میتواند باعث هنگ کردنهای پیدرپی میکروکنترلر یا حتی سوختن برد در شرایط عملیاتی شود. در این مقاله از الکام دیزاین، قصد داریم تمام مراحل و نکات کلیدی طراحی برد کنترل با میکروکنترلر را به صورت صفر تا صد و کاملاً کاربردی بررسی کنیم.
۱. گام اول: انتخاب میکروکنترلر مناسب برای پروژه
اولین و مهمترین قدم، انتخاب میکروکنترلری است که با نیازهای فنی و اقتصادی پروژه شما همخوانی داشته باشد. هنگام انتخاب تراشه باید فاکتورهای زیر را مد نظر قرار دهید:
- معماری و توان پردازشی: آیا پردازنده ۸ بیتی (مثل AVR یا PIC) پاسخگوی نیاز شماست یا به پردازندههای ۳۲ بیتی قدرتمندتر (مانند ARM Cortex-M سری STM32) نیاز دارید؟
- تعداد و نوع لوازم جانبی (Peripherals): تعداد پایههای GPIO، کانالهای ADC/DAC، تایمرها و پروتکلهای ارتباطی (UART, SPI, I2C, CAN Bus).
- حجم حافظه: مقدار حافظه Flash برای ذخیره کد و RAM برای متغیرهای برنامه.
- ولتاژ و توان مصرفی: ولتاژ کاری (معمولاً ۳.۳ یا ۵ ولت) و ویژگیهای کاهش مصرف انرژی (Sleep Modes).
- موجود بودن در بازار و قیمت: تامین پایدار قطعه در بازار ایران برای تولید انبوه بسیار حیاتی است.
۲. طراحی مدار تغذیه پایدار و ایمن (Power Supply Unit)
نوسانات ولتاژ و ریپلهای جریان، دشمن اصلی ثبات میکروکنترلرها هستند. بخش تغذیه باید تمیز، بدون نویز و با ظرفیت جریاندهی کافی طراحی شود.
- انتخاب رگولاتور مناسب:
- رگولاتورهای خطی (LDO): مانند 1117 برای جریانهای پایین و مدارهای حساس به نویز عالی هستند اما تلفات حرارتی بالایی دارند.
- رگولاتورهای سوئیچینگ (Buck Converters): برای کاهش ولتاژ ورودی بالا (مثلاً ۲۴ ولت صنعتی به ۵ یا ۳.۳ ولت) با بازدهی بالا استفاده میشوند.
- خازنهای بایپاس و دیکوپلینگ (Decoupling Capacitors):
- حتماً نزدیک هر پایه تغذیه میکروکنترلر (VCC/VDD) یک خازن ۱۰۰ نانوفاراد ceramic SMD قرار دهید تا نویزهای فرکانس بالا حذف شوند.
- حفاظتهای ورودی:
- استفاده از دیود هرزگرد/محافظ معکوس شدن پلاریته، فیوزهای ریست شونده (PTC) و دیودهای TVS برای مقابله با شوکهای ولتاژی (ESD).
۳. حفاظت و ایزولاسیون ورودیها و خروجیها (I/O Protection)
در محیطهای صنعتی، اتصال مستقیم پایههای میکروکنترلر به دنیای بیرونی ریسک بزرگی است. ولتاژهای القایی و نویزهای کلیدزنی میتوانند به سرعت به میکرو آسیب بزنند.
- ایزولاسیون نوری (Optocouplers): برای ایزوله کردن سیگنالهای ورودی دیجیتال از اپتوکپلرهایی مثل 817 استفاده کنید تا نویز محیط صنعتی به پایه میکرو نرسد.
- محافظت از ورودیهای آنالوگ: استفاده از دیودهای شاتکی کلپینگ و فیلترهای پایینگذر (RC Filter) برای جلوگیری از ورود ولتاژ بیش از حد مجاز به کانالهای ADC.
- راه اندازی بارهای پرمصرف: هرگز رله، موتور یا شیر برقی را مستقیماً با پایه میکرو روشن نکنید؛ حتماً از ترانزیستور، ماسفت یا آیسیهای درایور (مثل ULN2003 یا درایورهای نیمپلی) به همراه دیود هرزگرد (Flyback Diode) استفاده کنید.
۴. مدار ریست و نوسانساز (Reset & Clock Circuitry)
پایداری عملکرد میکروکنترلر به زمانبندی دقیق و ریست صحیح وابسته است:
- مدار ریست (Reset Circuit): استفاده از یک مقاومت کششی (Pull-up) به همراه خازن برای جلوگیری از ریستهای تصادفی ناشی از نویز. در بردهای حساس، استفاده از آیسیهای اختصاصی Supervisor/Watchdog سختافزاری پیشنهاد میشود.
- نوسانساز (Crystal Oscillator): اگر پروژه نیاز به زمانبندی دقیق دارد (مانند ارتباطات RTC یا CAN)، از کریستال خارجی به همراه خازنهای بار (Load Capacitors) با ظرفیت مناسب (معمولاً ۱۸ تا ۲۲ پیکوفاراد) استفاده کنید. کریستال باید در نزدیکترین فاصله ممکن به پایههای میکرو قرار گیرد.
۵. اصول جانمایی و مسیرکشی PCB (Routing & Layout)
حتی با بهترین طرح شماتیک، یک PCB نامناسب میتواند برد کنترل شما را غیرقابل استفاده کند. در طراحی برد کنترل با میکروکنترلر نکات زیر را در جانمایی رعایت کنید:
- تفکیک بخشهای مدار: بخش تغذیه، بخشهای پرنویز (مثل رلهها و درایورها)، بخش آنالوگ و بخش دیجیتال را از یکدیگر تفکیک کنید.
- ایجاد پلیگون زمین (Ground Plane): یک لایه زمین یکدست در لایه زیرین یا رویی قرار دهید. این کار نویز پذیری برد را به شدت کاهش میدهد.
- کوتاه کردن مسیرهای حساس: مسیرهای کریستال، خطوط ریست و سیگنالهای آنالوگ باید تا حد امکان کوتاه و دور از خطوط پرجریان یا سوئیچینگ باشند.
- حفظ فاصله ایزولاسیون: فاصله خزشی (Creepage) و فاصله هوایی (Clearance) بین بخشهای ولتاژ بالا (برق شهر) و ولتاژ پایین میکروکنترلر را رعایت کنید.

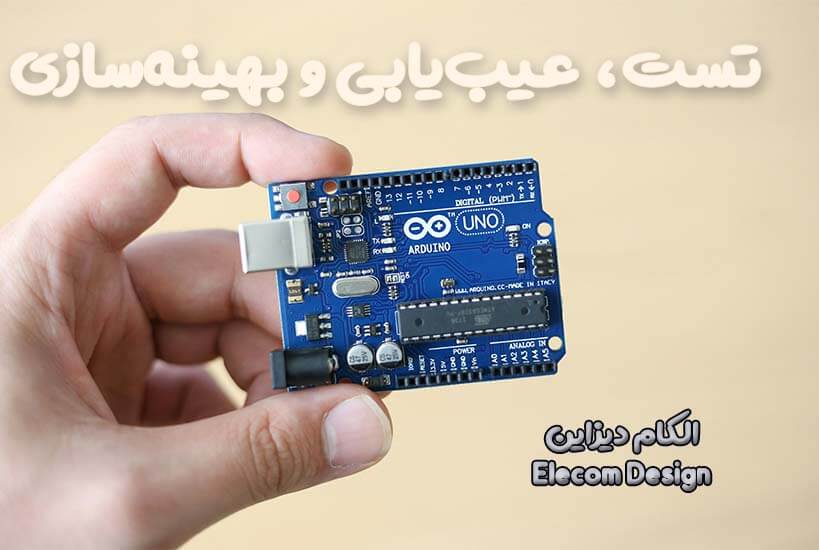

۶. برنامهریزی برای عیبیابی و تست (Design for Testing)
در زمان طراحی PCB، حتماً امکانات زیر را روی برد تعبیه کنید:
- پورت پروگرام و دیباگ: پدها یا کانکتورهای استاندارد (SWD, JTAG یا ISP) را در محلی با دسترسی آسان قرار دهید.
- LEDهای نشانگر status: چند LED ساده برای تغذیه، وضعیت سیستم و خطاهای احتمالی، عیبیابی برد را بسیار سریعتر میکند.
- نقاط تست (Test Points): برای ولتاژهای اصلی مدار (۵V, ۳.۳V, GND) و سیگنالهای کلیدی، پدهای تست قرار دهید تا سنجش با مولتیمتر یا اسیلوسکوپ آسان شود.
جمعبندی
طراحی برد کنترل با میکروکنترلر ترکیبی از دانش الکترونیک آنالوگ، دیجیتال و مهارتهای طراحی PCB است. با انتخاب درست قطعات، رعایت اصول ایزولاسیون، طراحی تغذیه استاندارد و پیادهسازی تکنیکهای ضد نویز، میتوان بردی طراحی کرد که سالها بدون خطای سیستمی در شرایط سخت کار کند.
اگر برای پروژههای صنعتی، تجاری یا سفارشی خود نیاز به طراحی برد کنترل با میکروکنترلر دارید یا میخواهید ایده خود را به یک محصول سختافزاری استاندارد تبدیل کنید، تیم تخصصی الکام دیزاین آماده ارائه خدمات طراحی، شبیهسازی و ساخت نمونه اولیه به شماست. با ما در ارتباط باشید!
